木模板標準化做法10

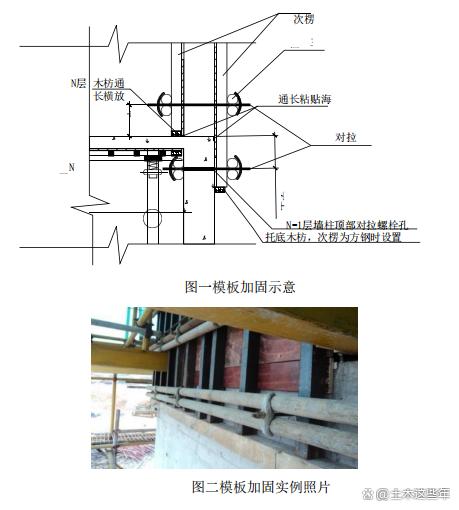

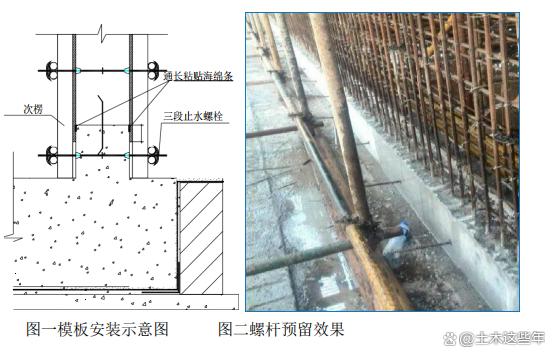

發表時間：2026-03-17 09:05 1外墻柱模板下口防漏漿錯臺方案 1.1工藝流程 清理混凝土面層一放線一粘貼海綿條一模板安裝。1.2技術要點 (1)室內一側在模板底部通長粘貼海綿條，通長設置橫向木枋將模板頂緊;(2)室外一側在墻側頂部通長粘貼海綿條; (3)利用N-1層墻柱頂部對拉螺栓孔進行N層墻柱底部對拉固定，螺栓孔距離N層底板頂 部距離根據N-1層模板設計計算確定，但不得大于300mm;(4)N層墻柱底部對拉螺栓距離N-1層板頂距離不大于200mm;(5)主次楞根據模板方案確定，當次楞為方鋼時底部設置托底木枋，采用10號鐵絲與墻體鋼筋拉結固定。  2后澆帶獨立模板與支架體系方案(A) 2.1工藝流程 繪制后澆帶獨立支撐布置圖一模板加工一放線一搭設2.2技術要點 (1)繪制后澆帶獨立支撐布置圖需保證覆蓋所有后澆帶部位;(2)后澆帶兩側的梁板模板及架體需留設兩根立桿，模板、主次龍骨及支模架均在此處斷開: (3)后澆帶支模架留設出專門的過車、過人通道并進行加強處理，防止后澆帶支模架橫 桿被隨意拆除;(4)兩側模架拆除過程旁站監督，避免拆錯后澆帶模架。(5)后澆帶頂部?jī)蓚?cè)采用小砌塊砌筑擋水臺，中間沿后澆帶方向通長放置三根木枋，頂部設置模板進行防護。  3樓梯平臺處支撐立桿墊設預制混凝土塊應用方案3.1工藝流程 預制墊塊一放置墊塊一立桿搭設一模板安裝。3.2技術要點 (1)樓梯平臺模板架體搭設時必須采用預制圓形混凝土墊塊，嚴禁使用鋼筋焊制的支架; (2)圓形墊塊直徑為100mm，高度同板厚，預制時可采用直徑100mmPVC (3)套管: (4)預制墊塊強度等級不宜低于C30; (5)立桿搭設時，立桿與混凝土墊塊必須同心，嚴禁偏移，以防止立桿失穩;  4墻體門窗洞口模板加固措施方案 4.1工藝流程 制作定型模板一放線一定位筋固定一粘貼海綿條一模板安裝。 4.2技術要點 (1)門窗洞口宜采用定型模板，丁字墻洞口宜采用整塊模板以減少拼縫;(2)采用木模板時，四周宜采用定型鋼抱角，同時洞口模板內部加設支撐，支撐間距400mm; (3)洞口模板宜采用專用定位筋定位固定，窗洞口四面均需設置定位筋，且避免與主筋焊接; (4)模板支設前將根部應清理干凈:用高壓氣泵將剔鑿的混凝土殘?jiān)?、綁扎絲等雜物吹干凈;模板面脫模劑涂刷均勻，擦拭光亮。(5)門窗洞口模板側面加貼海綿條防止漏漿,澆筑混凝土?xí)r從窗兩側同時澆筑,避免窗模偏位; (6)窗洞口模板下要設排氣孔，排氣孔直徑宜為20mm，間距500mm以保證門窗洞口下方混凝土振搗密實，同時檢驗混凝土飽滿度。  5墻柱定位雙控線控制方案 5.1工藝流程 控制防線一清理浮漿一檢查軸線偏移一控制模板截面尺寸一模板驗收。5.2技術要點 (1)墻柱定位采用邊線及控制線雙線控制: (2)控制線距離邊線200mm，用于檢查軸線偏移; (3)控制線放完后，清理施工縫表面浮漿、鑿除表面松動石子;  6地下室外墻下部模板加固方案 6.1工藝流程 模板制作一彈線一組裝模板一加固成型交檢。6.2技術要點 (1)導向施工時，沿止水鋼板下方設置三段式止水螺桿; (2)在模板拆除時，注意保護三段式止水螺桿不被破壞; (3)施工縫鑿毛清理后，沿導墻邊沿粘貼海綿條，順直不間斷;(4)剪力墻模板向下延伸至超過導墻上口邊50mm，方鋼背楞延伸至導墻對拉螺桿，然后鎖緊。 (5)剪力墻模板支設完成后應復查垂直度，做最后的調整固定。  7衛生間降板方鋼框吊模方案 7.1工藝流程 按模板翻樣圖進行組合一定型模板配置采用方鋼焊接成整體一焊接水平鋼筋做支撐一定位控制線一限位鋼筋一模板安裝。 7.2技術要點 (1)需在模板面彈出降板輪廓線，沿輪廓線固定支架。支架采用直徑10mm (2)鋼筋制作，利用鐵釘與模板固定牢固。 (3)定型模板采用壁厚2mm方管拼焊成整體，角部設活動支撐，避免方鋼框變形。為便于倒運，模板設計成可分解、組裝模式;(4)在衛生間吊模安裝時，直接將定型吊模安裝定位支架上，采用鐵絲綁扎牢固。 8內墻/柱模板下口防爛根方案 8.1工藝流程 二次壓面一砂漿找平一木方放置一螺栓設置一砂漿封堵。8.2技術要點 (1)在頂板(或基礎底板)混凝土澆筑時，墻柱根部200mm范圍內采用人工找平，保證墻 體兩邊及柱四周標高保持一致; (2)在模板底部采用海綿條做好封堵措施?？p隙過大時，可裁模板條放到縫隙內; (3)底部采用木方橫向放置，規格不小于50X50mm;下部木方放置時需緊貼模板根部: (4)最下一排對拉螺栓距地200mm。  9樓梯梯段板施工縫設置方案(施工縫設置在梯段處)9.1工藝流程 模板支設(預留清掃口)一鋼筋綁扎一梳子板卡縫一混凝土澆筑并養護一施工縫處混凝土鑿毛一支設清掃口處模板一澆筑混凝土。 9.2技術要點 支設樓梯踏步模板，底模預留100mm寬的清掃口，便于后期清除垃圾及剔鑿掉的混凝土塊，待混凝土澆筑時再封閉; 樓梯梯段板施工縫應設置在梯段端部1/3范圍內的梯板上，且垂直于梯板(一般為三個完整的踏步); 樓梯梯段鋼筋綁扎，縱向鋼筋甩筋綁扎，橫向鋼筋綁扎至施工縫處，方便梳子模板安裝; 按照鋼筋間距、樓梯寬度、板保護層厚度制作梳子模板，梳子模板可配合密目鋼絲網卡縫，要求方便安裝且不漏漿; 施工縫處混凝土鑿毛，要求鑿毛的混凝土面露出石子，清除鋼筋上的砂漿;支設清掃口處模板，鑿毛處的混凝土澆水濕潤，澆筑上部混凝土并養護。 10樓梯梯段板施工縫設置方案(施工縫設置在緩步臺處)10.1工藝流程 模板支設一鋼筋綁扎一梳子板卡縫、預留梁窩一混凝土澆筑并養護一施工縫處清理及混凝土鑿毛一支設上層樓梯模板一澆筑混凝土并養護。10.2技術要點 支設樓梯緩步臺模板，留置施工縫處的梯梁外側模板不支設，便于后期清除垃圾及剔鑿掉的混凝土塊; 樓梯施工縫應深入1/3板跨度，剪力墻上應預留梁窩，梁窩深入墻體內不小于1/2墻厚，高度及寬度與梯梁尺寸相同; 按照鋼筋間距、板保護層厚度制作梳子模板，梳子模板可配合密目鋼絲網卡縫，要求方便安裝且不漏漿。 11樓梯施工縫預留模板加固螺栓應用方案 11.1工藝流程 模板支設、鋼筋綁扎一定位鉆孔一預埋螺栓一混凝土澆筑并養護一施工縫處清理及混凝土鑿毛一支設上層樓梯模板一澆筑混凝土并養護。 11.2技術要點 (1)樓梯向上三步模板及鋼筋綁扎完成后，在第三步位置模板上定位鉆孔，預埋普通通絲螺桿，預埋距離兩邊尺寸150-200mm，距離踏步接茬不小于100mm，埋深不小于100mm，用火燒絲綁扎在樓梯鋼筋上固定，通絲螺桿應垂直于混凝土面;(2)混凝土澆筑并養護完成后，將施工縫處混凝土鑿毛，要求鑿毛的混凝土面露出石子，清除鋼筋上的砂漿; (3)進行下一步樓梯模板安裝時，在接茬下部斜板處粘貼海綿條，上部模板下返150mm，用預埋的通絲螺桿固定牢固，避免漏漿等問題的出現。 12混凝土墻體模板內撐棍兒應用方案(木模板) 12.1墻體兩側保護層厚度相同 (1)墻體兩側保護層厚度相同時，采用成品水泥撐棍兒;(2)水泥撐棍兒帶凹槽面扣在墻體橫向鋼筋; (3)水泥撐棍兒與鋼筋綁扎牢固，起到控制墻厚和鋼筋保護層的雙重作用。 (4)水泥撐棍兒梅花型布置，間距一般為小于800mm;(5)水泥撐長度同墻體厚度。 12.2墻體兩側保護層厚度不同 (1)當墻體兩側保護層厚度不同時(如地下室外墻)，可采用成品水泥撐棍兒或直徑30mmPVC管內灌注潤泵砂漿自制撐棍兒; (2)采用成品水泥撐棍兒時，帶凹槽面扣在墻體靠近室內側橫向鋼筋，并固定;(3)采用自制撐棍兒時，根據墻體兩側保護層厚度調整撐棍兒位置并固定;(4)成品保護層砂漿墊塊綁扎牢固，以保證鋼筋保護層厚度準確。 12.3注意事項 采購成品水泥撐棍兒需注意規格滿足墻體鋼筋保護層厚度要求。 13集水坑整體模板方案 13.1工藝流程 模板制作一模板安裝一驗收辦理預檢一模板拆除。13.2技術要點 模板對準墻體線就位后，竹膠板內側設豎直木方背楞，間距250mm; 為固定豎向木方，安裝雙鋼管，雙鋼管間對拉螺桿焊接在基礎筏板鋼筋上，將方木、模板與基礎筏板鋼筋拉緊; 雙鋼管內側再安裝豎向背楞為100*50mm的方木，間距500mm，內部設置水平對項和斜向?qū)?，水平?duì)頂豎向間距400mm; 鋼筋拉環上端穿過底部模板并卡在底部模板上，下端焊接在集水坑鋼筋或馬鐙上，500mm設置一道; 底部開啟排氣孔，并用密目鋼絲網封堵，密目鋼絲網宜設置為2~3層。 當加固校正就位后，頂部進行物件壓實(一般在1500kg左右)，防止?jié)仓r(shí)上浮。
|
