盤扣式腳手架工藝與技術標準16

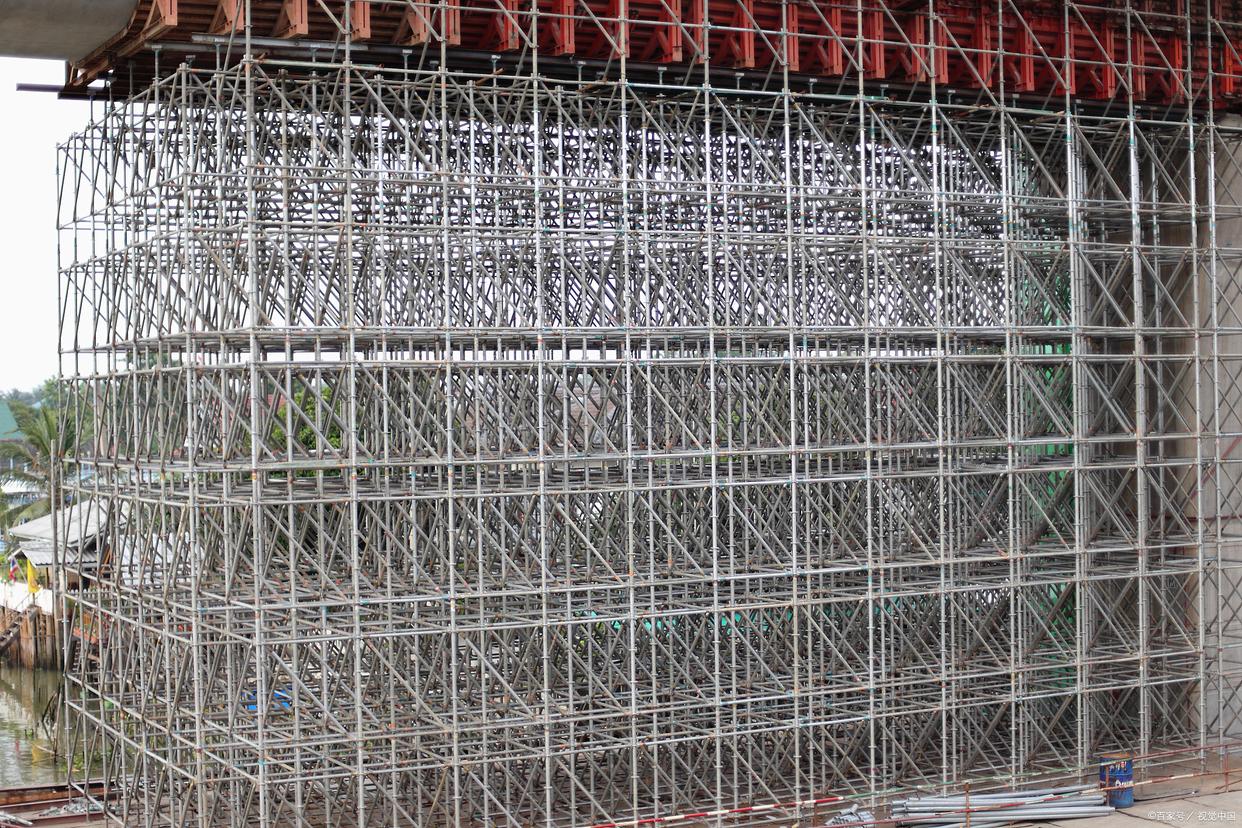

發表時間：2026-03-17 08:55 一、介紹：盤扣式腳手架是一種新型腳手架，是繼碗扣式腳手架之后的升級換代產品。又稱菊花盤式腳手架、插盤式腳手架、輪盤式腳手架、扣盤式腳手架。插座為直徑133mm、厚10mm的圓盤，圓盤上開設8個孔，采用φ48*3.5mm、Q345B鋼管做主構件，立桿是在一定長度的鋼管上每隔0.50m焊接上一個圓盤，立桿底部帶連接套管。橫桿是在鋼管兩端焊接上帶插銷的插頭。  二、分類：盤扣腳手架的型號，根據《建筑施工承插型盤扣式鋼管支架安全技術規程》JGJ231-2010，主要分為A型和B型兩類。 A型：就是市場上常說的60系列的，也就是說，立桿直徑是60mm，主要用于重型支撐，如橋梁工程中。 B型：也就是48系列的，立桿直徑48mm，主要用于房建與裝飾裝修，舞臺燈光架等領域。 三、根據盤扣式腳手架立桿連接方式，又分為外套筒連接與內連接棒連接兩種形式： 1、目前市場上60系列的盤扣腳手架一般采用內連接。 2、48系列盤扣腳手架一般是外套筒連接。 四、支撐腳手架體系：1、基本組件：立桿、橫桿、斜桿、定位桿、底座、頂托； 2、節 點：圓盤、橫桿鑄頭、斜桿鑄頭、銷板； 3、特殊構件：踏板、步梯、鋼桁架、外掛三腳架、鋼斜撐 4、配套產品：鋁合金梁。 可調底座： 規格：H=500、600㎜， 外徑?=38㎜，壁厚t=5㎜，材質：Q235B， 功用：作為調節架體底部高 度。 起始桿（標準基座）：規格：H=200㎜，外徑?=48㎜，壁厚t=3.2㎜，材質：Q345A 功用：作為架體搭設起步之用，上部焊接外套管，下部與可調底座直接相連接。 立桿：規格：H=1000㎜、1500㎜、2000㎜、2500mm、3000㎜；外徑：?=48㎜，壁厚：t=3.2㎜；圓盤間距500mm，立桿模數為500mm，標準基座200mm。功用：用于與標準基座向連接，主要承力構件， 每隔500㎜焊接一組圓盤。 橫桿：規格：L=600㎜,900㎜,1200㎜,1500㎜ 外徑：?=48㎜，壁厚t=2.5㎜；材質：Q235B；型號規格模數為300mm。規格有：300mm，600mm，900mm，1200mm，1500mm，1800mm，2000mm。功用：兩端焊有橫桿鑄頭，并配置銷板，用于與立桿圓盤相扣接，使得架體得以向外延伸。 斜桿：作用：用于在豎向固定立桿，防止變形，形成三角形穩定結構，增加架體整體剛度。 可調頂托： 規格：H=500、600㎜，外徑：?=38㎜，壁厚t=5㎜，功用：作為調節架體頂部高度，上部放置鋁合金粱或工字鋼梁，絲杠理論最大調節范圍100 ～ 450㎜，要求控制在100 ～ 300㎜以內。 配套組件：掛扣式鋼腳手板、掛扣式鋼梯、掛扣式鋼梯與鋼腳手板自鎖裝置 五、產品質量要求： 1）鋼管應無裂紋、凹陷、銹蝕，不得采用對接焊接鋼管； 2）鋼管應平直，直線度允許偏差應為管長的1／500，兩端面應平整，不得有斜口、毛刺； 3）鑄件表面應光滑，不得有砂眼、縮孔、裂紋等缺陷，表面粘砂應清除干凈； 4）沖壓件不得有毛刺、裂紋、氧化皮等缺陷； 5）各焊縫有效高度應符合規定，焊縫應飽滿，焊藥應清除干凈，不得有未焊透、夾渣、咬肉、裂紋等缺陷； 6）可調底座和可調托座表面宜浸漆或冷鍍鋅，涂層應均勻、牢固；架體桿件及其他構配件表面應熱鍍鋅，表面應光滑，在連接處不得有毛刺、滴瘤和多余結塊； 7）主要構配件上的生產廠標識應清晰。 六、特點 1、 用量少、質量輕：一般情況下，立桿的間距為1.5米、1.8米，橫桿的步距為1.5米。所以相同支撐體積下的用量會比傳統產品減少1/2, 重量會減少1/2~1/3 。 2、承載力大：以60系列重型支撐架為例，高度為5米的單支立桿的允許承載力為10.3噸(安全系數為2)。破壞載荷達到22噸。是傳統產品的2-3倍。 七、安裝詳解 1、模板支架搭設高度不宜超過24m;當超過24m時，應另行專門設計。 2、按放線位置準確放置可調底座。 3、調整可調底座的調節螺母，使調節螺母在同一水平面上。模板支架可調底座調節絲桿外露長度不應大于300mm。 4、將起步桿套筒部份朝上套入調整底座上面，起步桿下緣需完全置入可調螺母受力平面的凹槽內。 5、將橫桿頭套入圓盤小孔位置使橫桿頭前端抵住主架圓管，再以斜楔貫穿小孔敲緊固定。插銷連接應保證錘擊自鎖后不拔脫，抗拔力不得小于3kN。 ，作為掃地桿的最底層水平桿離地高度不應大于550mm。 6、將立桿長端插入起步桿的套管中。以檢查孔位置查看平主架是否插至套筒底部。 7、安裝第二層橫桿。 8、安裝第一層斜桿：將「斜桿」全部依順時針或全部依逆時針?lè)较蚪M搭，如下圖。將「斜桿」套入圓盤大孔位置，使斜桿頭前端抵住主架圓管，再以斜楔貫穿大孔敲緊固定。注意！斜桿具有方向性，方向相反即無法搭接。 9、安裝第三層橫桿。 10、安裝第二層斜桿：依步驟6組搭方式，和第一層相同方向搭接第二層「斜桿」。 ※若第一層為逆時針?lè)较蚪M裝，則第二層以上的斜桿同樣需以逆時針?lè)较蚪M裝。 11、安裝U型頂托： 將U型頂托牙管插入主架管中，調整螺母至所需高度。 模板支架可調托座伸出頂層水平桿或雙槽鋼托梁的懸臂長度嚴禁超過650mm，且絲桿外露長度嚴禁超過400mm，可調托座插入立桿或雙槽鋼托梁長度不得小于150mm。 12、斜桿安裝要求：1）、當搭設高度不大于8m時，步距不宜大于1.5m，支架架體四周外立面向內的第一跨每層均應設置豎向斜桿，架體整體底層以及頂層均應設置豎向斜桿，并應在架體內部區域每隔5跨由底至頂縱、橫向均設置豎向斜桿或采用扣件鋼管搭剪刀撐。 2）、當滿堂模板支架的架體高度不超過8米且不超過4個步距時，可不設置頂層水平斜桿；當架體高度超過4個步距時，應設置頂層水平斜桿或扣件鋼管水平剪刀撐。 3）、當搭設高度大于8m時，豎向斜桿應滿布設置，水平桿的步距不得大于1. 5m，沿高度每隔4 ～6個步距應設置水平層斜桿或扣件鋼管剪刀撐。 4）、當模板支架搭設成無側向拉結的獨立塔狀支架時，架體每個側面每步距均應設豎向斜桿。當有防扭轉要求時，在頂層及每隔3～4個步距應增設水平層斜桿或鋼管水平剪刀撐 八、盤扣式腳手架安全技術規范強制性條文匯總： 3.1.2規定：插銷外表面應與水平桿和斜桿桿端扣接頭內表面吻合，插銷連接應保證錘擊自鎖后不拔脫，抗拔力不得小于3KN。 6.1.5規定：模板支架可調托座伸出頂層水平桿或雙槽鋼托梁的懸臂長度嚴禁超過650mm，且絲桿外露長度嚴禁超過400mm，可調托座插入立桿或雙槽鋼托梁長度不得小于150mm。 9.0.6規定：嚴禁在模板支架及腳手架基礎開挖深度影響范圍內進行挖掘作業。 9.0.7規定：拆除的支架構件應安全地傳遞至地面，嚴禁拋擲。
|
